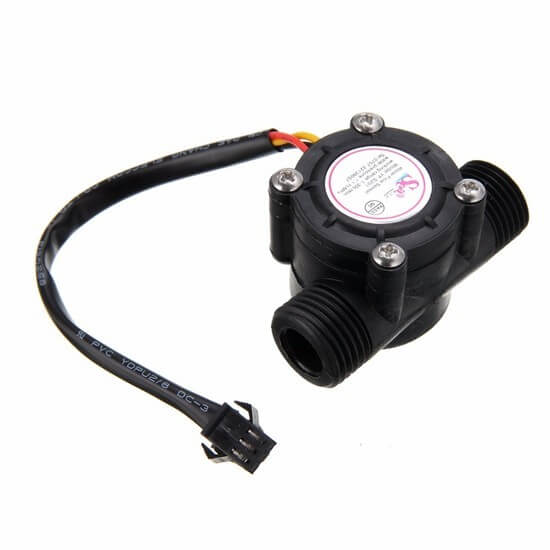

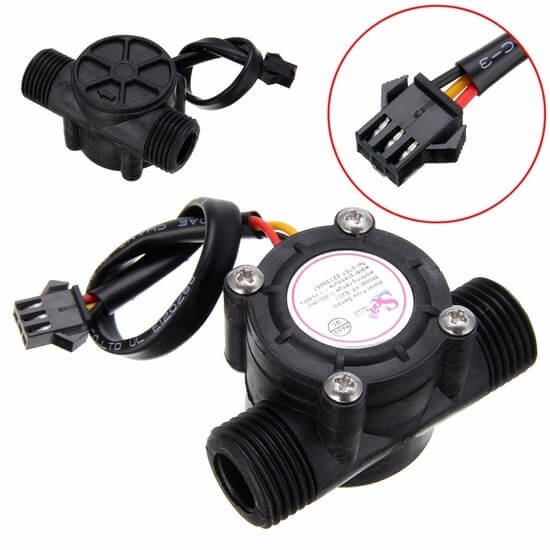

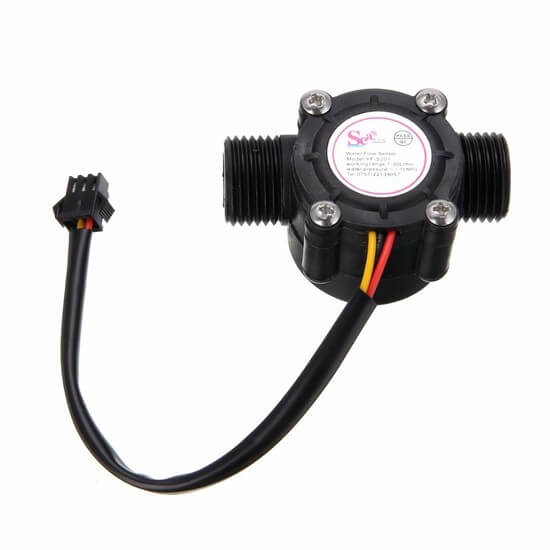

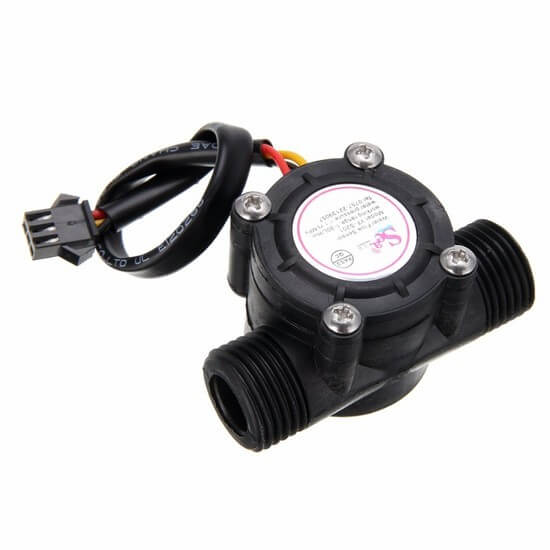

Sensor de Fluxo e Vazão de Água 1/2 – YF-S201

R$30,49

O Sensor de Fluxo e Vazão de Água 1/2″, contém internamente um sensor de cata-vento para medir quanto líquido foi movido por ela. Quando a água passa pelo rotor, são gerados pulsos proporcionais a velocidade do rotor. Há um sensor de efeito Hall magnético integrado que gera um pulso elétrico. O sensor de efeito Hall é vedada a partir da tubulação de água e permite que o sensor para ficar seguro e seco.



Simulação de frete

O Sensor de Fluxo e Vazão de Água 1/2 vem com três fios: vermelho (Power 5-24VDC), Preto (Terra) e amarelo (efeito de Hall de saída de pulso). Ao contar os impulsos a partir da saída do sensor, pode facilmente calcular o fluxo de água. Cada pulso é de aproximadamente 2,25 mililitros. Note que este não é um sensor de precisão, e a taxa de pulso faz variar um pouco dependendo da taxa de fluxo, pressão de fluido e orientação do sensor. Ele vai precisar de uma calibração cuidadosa. No entanto, seu ótimo para tarefas básicas de medição!

O sinal de pulso é uma onda quadrada simples para que sua bastante fácil de registrar e converter em litros por minuto usando a seguinte fórmula.

Especificações:

– Rosca de 1/2″
– 3 fios: Vermelho (5V), Preto(GND), Amarelo (sinal de saída)
– Pressão de operação: <=1.75MPa
– Material resistente: Nylon
– Sinal de saída: Pulsos conforme a velocidade do rotor interno
– Pulsos: Nível alto 4.5V e Nível baixo 0.5V (quando alimentado a 5V)
– Faixa de Vazão: 1 a 30 litros por minuto
– Frequência de pulso (Hz) / 7.5 = taxa de fluxo em L/min.

Acompanha:

1 x Sensor de Fluxo e Vazão de Água 1/2 – YF-S201

Outros Sensores para Água.

Quer ser um Maker?
Conheça nossos Kits Arduino!

https://www.kitsarduino.com.br/

Peso 0.040 kg
Dimensões 6 × 4 × 4 cm
