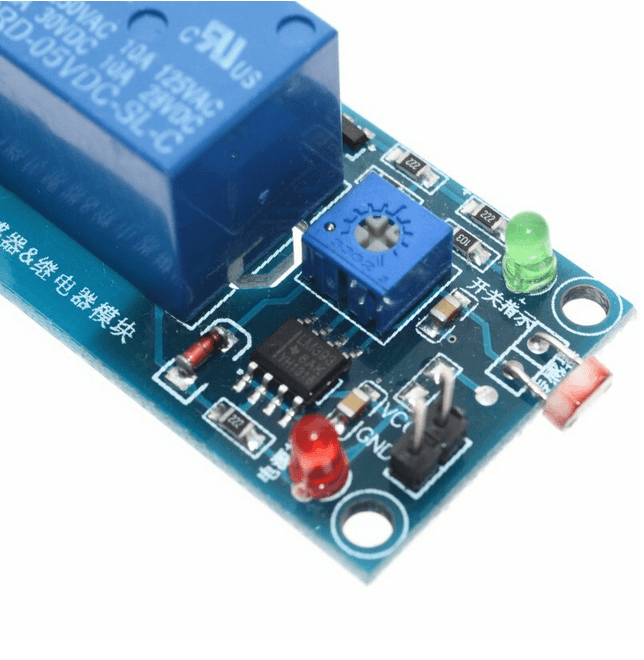

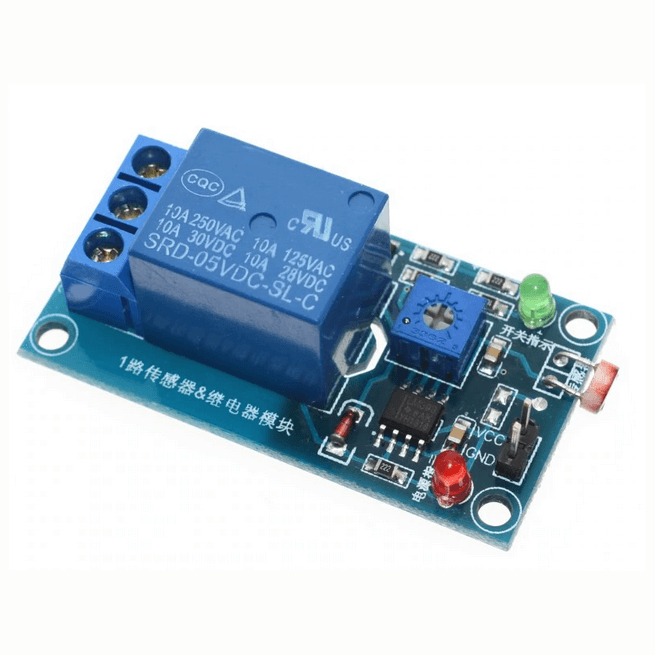

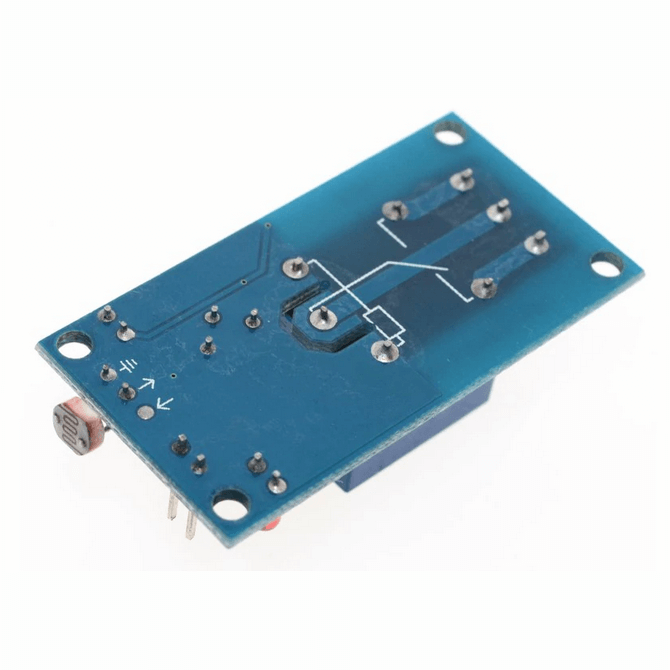

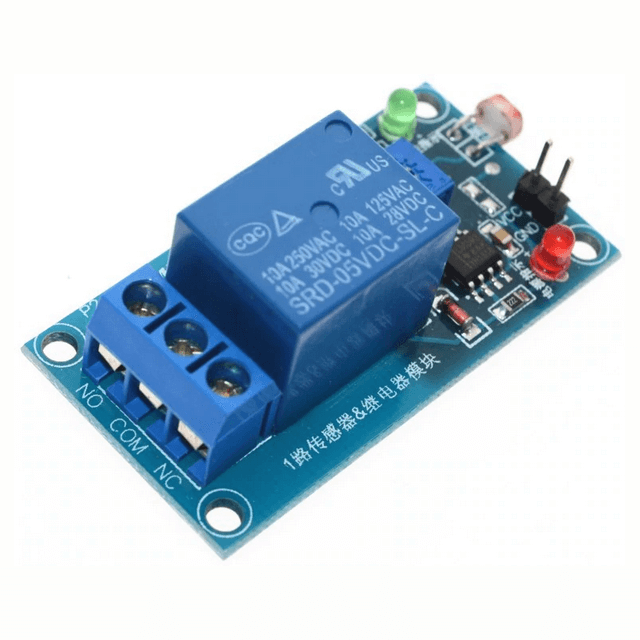

Módulo Relé Com LDR – 1 Canal 5V

R$29,63

O Módulo Relé Com LDR – 1 Canal 5V é facilmente utilizado com Arduino e prático por serem dois componentes em um. Ideal para automação residencial.



Simulação de frete


O Módulo Relé Com LDR – 1 Canal 5V é prático e facilmente utilizado com Arduino por ser um relé equipado com um sensor LDR (Light Dependent Resistor). Permite que uma carga AC possa ser ligada / desligada a partir da incidência de luz no LDR. Ideal para automação residencial.

Módulo Relé:

O Módulo Relé 1 Canal é um interruptor eletromagnético operado por uma corrente relativamente pequena, que é capaz de controlar uma corrente muito maior, ou seja, o módulo relé permite que o Arduíno controle a alimentação de dispositivos que utilizem corrente alternada, como por exemplo, uma lâmpada de 110V. Os três pinos de entrada de baixa tensão (VCC, GND e IN), estão localizados em uma das extremidades do módulo e podem ser ligados ao Arduíno. A partir das saídas digitais do relé, pode-se controlar cargas maiores e dispositivos como: motores AC ou DC, eletroímãs, solenoides e lâmpadas incandescentes. Possui 1 canal de 5v e um LED para indicar o estado da saída do relé. Em conjunto com o sensor LDR, se torna uma componente muito utilizado em controle de iluminação, eletrodomésticos ou aparelhos elétricos, entre outros.

Apesar de possuírem três pinos, geralmente são utilizados apenas dois em conjunto, são eles: COMUM e um dos demais. A escolha depende das características do projeto em questão.

Sensor LDR:

O fotoresistor, conhecido pela sigla LDR “Light Dependent Resistor” ou “Resistor Dependente de Luz” é um componente eletrônico capaz de detectar a intensidade da luz. Assim como um resistor comum, o fotoresistor tem por finalidade limitar a corrente elétrica que passa por ele, entretanto, podemos definir o LDR como um resistor variável. O componente funciona da seguinte forma: Quanto mais luz incidir sobre sua superfície, menor será a resistência, e quanto menos luz incidir sobre sua superfície, maior será a resistência.

OBS: O Sensor LDR pode levar até 10ms para detectar a mudança de um ambiente escuro para um claro.

Especificações:

Módulo Relé 1 Canal:

– Tensão de operação: 5VDC (VCC e GND);
– Tensão de sinal: 5VCD (IN1 e IN2);
– Corrente típica de operação: 15~20mA;
– Possui Potenciômetro Trimpot;
– Cada relé possui 3 terminais proporcionando 1 contato NA, 1 NF e o Comum;
– Contato do relé permite tensão de até 30 VDC a 10A ou 250VAC a 10A;
– Indicador LED de Funcionamento;
– Cargas de acionamento: 125VAC à 250VAC em até 10A, e 28VDC à 30VDC em até 10A.

Sensor LDR:

– Modelo: GL5528;
– Diâmetro: 5mm;
– Tensão máxima: 150VDC;
– Potência máxima: 100mW;
– Tensão de operação: -30°C a 70°C;
– Espectro: 540nm;
– Comprimento com terminais: 32mm;
– Resistência no escuro: 1 MΩ (Lux 0);
– Resistência na luz: 10-20 KΩ (Lux 10).

Acompanha:

1 x Módulo Relé Com LDR – 1 Canal 5V.

Mais Modelos de Relés.

Quer ser um Maker?
Conheça nossos Kits Arduino!

https://www.kitsarduino.com.br/

Disponíveis para compra aqui.

Peso 0.020 kg
Dimensões 4 × 2 × 2 cm
