Módulo Relé 1 Canal 5v – sem acoplador óptico

R$8,66

O Módulo Relé 1 Canal 5V permite uma integração com uma ampla gama de microcontroladores como Arduino, AVR, PIC, ARM.



Simulação de frete

O Módulo Relé 1 Canal é um interruptor eletromagnético operado por uma corrente relativamente pequena, que é capaz de controlar uma corrente muito maior, ou seja, o módulo relé permite que o Arduíno controle a alimentação de dispositivos que utilizem corrente alternada, como por exemplo, uma lâmpada de 110V. Os três pinos de entrada de baixa tensão (VCC, GND e IN), estão localizados em uma das extremidades do módulo e podem ser ligados ao Arduíno.

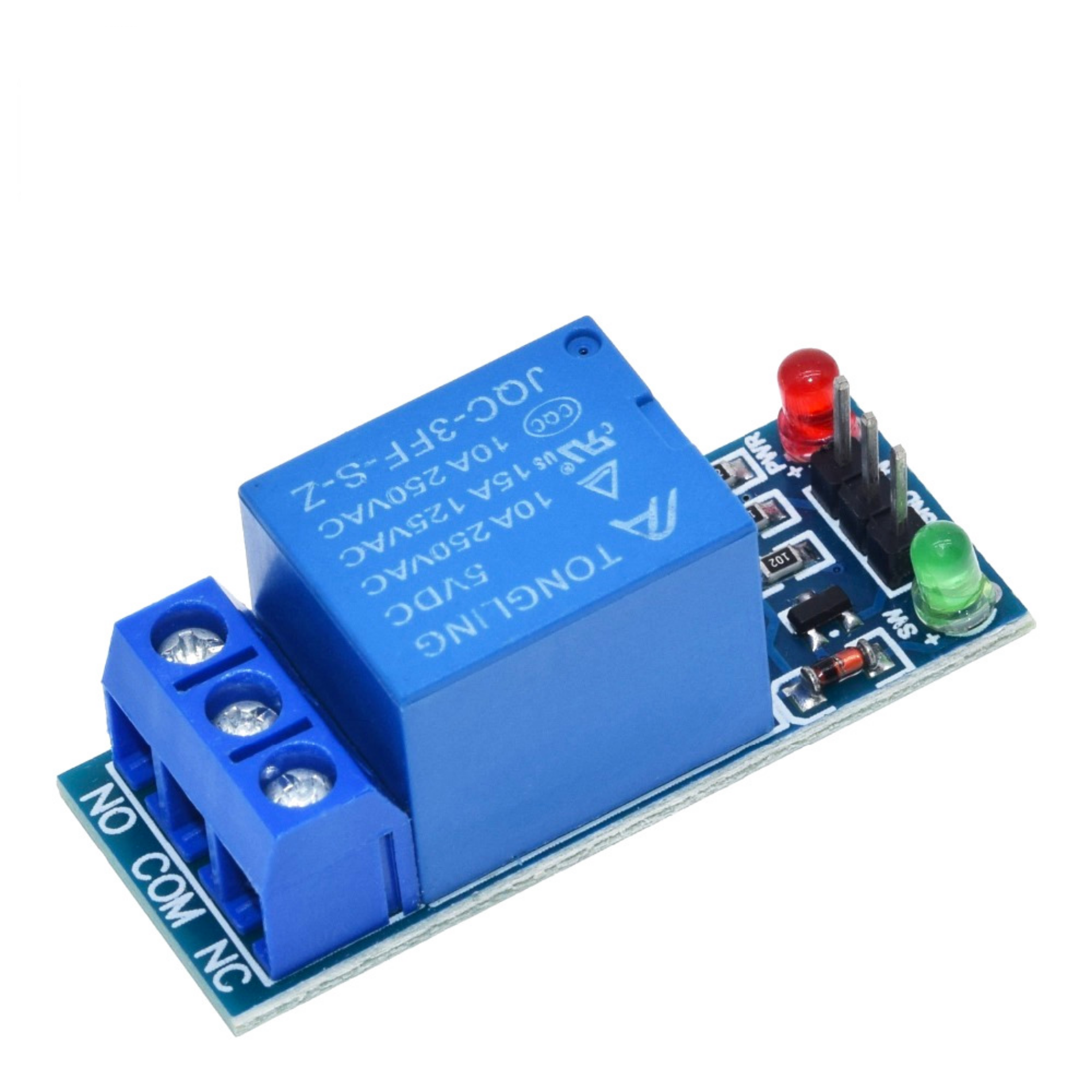

Os três terminais borne de alta tensão (COM – comum; NC – normalmente fechado; NO – normalmente aberto), devem ser ligados ao equipamento que será controlado. Apesar dos três pinos, geralmente são utilizados apenas dois em conjunto, são eles: COMUM e um dos demais.
A escolha depende das características do projeto em questão.

A partir das saídas digitais do relé, pode-se controlar cargas maiores e dispositivos como: motores AC ou DC, eletroímãs, solenoides e lâmpadas incandescentes. Possui 1 canal de 5v e um LED para indicar o estado da saída do relé.

Especificações:

– Tensão de operação: 5VDC (VCC e GND)
– Tensão de sinal: 5VCD (IN1 e IN2)
– Corrente típica de operação: 15~20mA
– Cada relé possui 3 terminais proporcionando 1 contato NA, 1 NF e o Comum
– Contato do relé permite tensão de até 30 VDC a 10A ou 250VAC a 10A
– Indicador LED de funcionamento

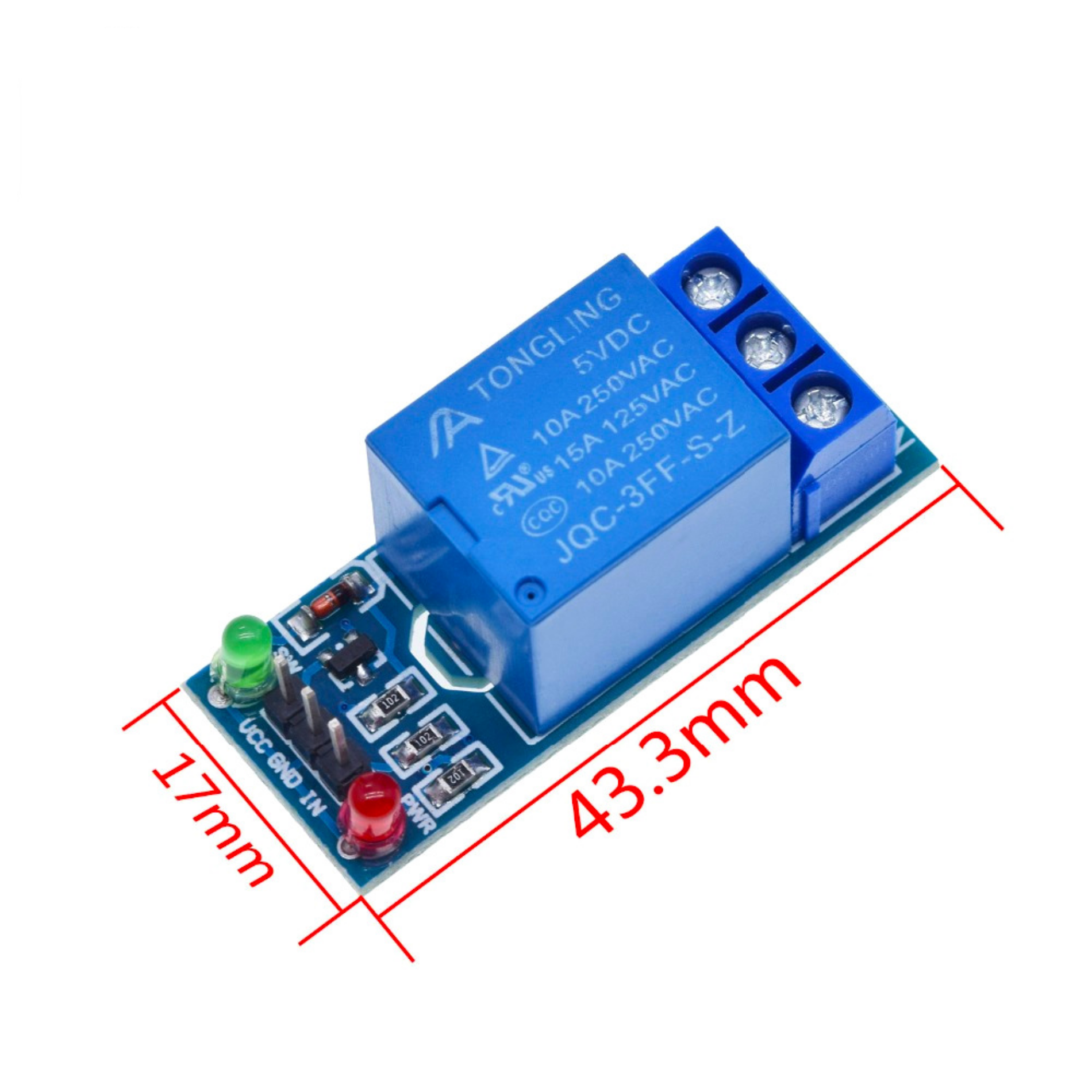

– Dimensões: 5cm x 1,7cm x 2cm
– Sem acoplador óptico

Acompanha:

Módulo Relé 1 Canal 5V – Sem acoplador óptico

Mais informações disponíveis em:

https://www.kitsarduino.com.br/cmp/rele.html

Outros modelos de módulos relé aqui.

Peso 0.03 kg
Dimensões 5 × 3 × 1 cm
