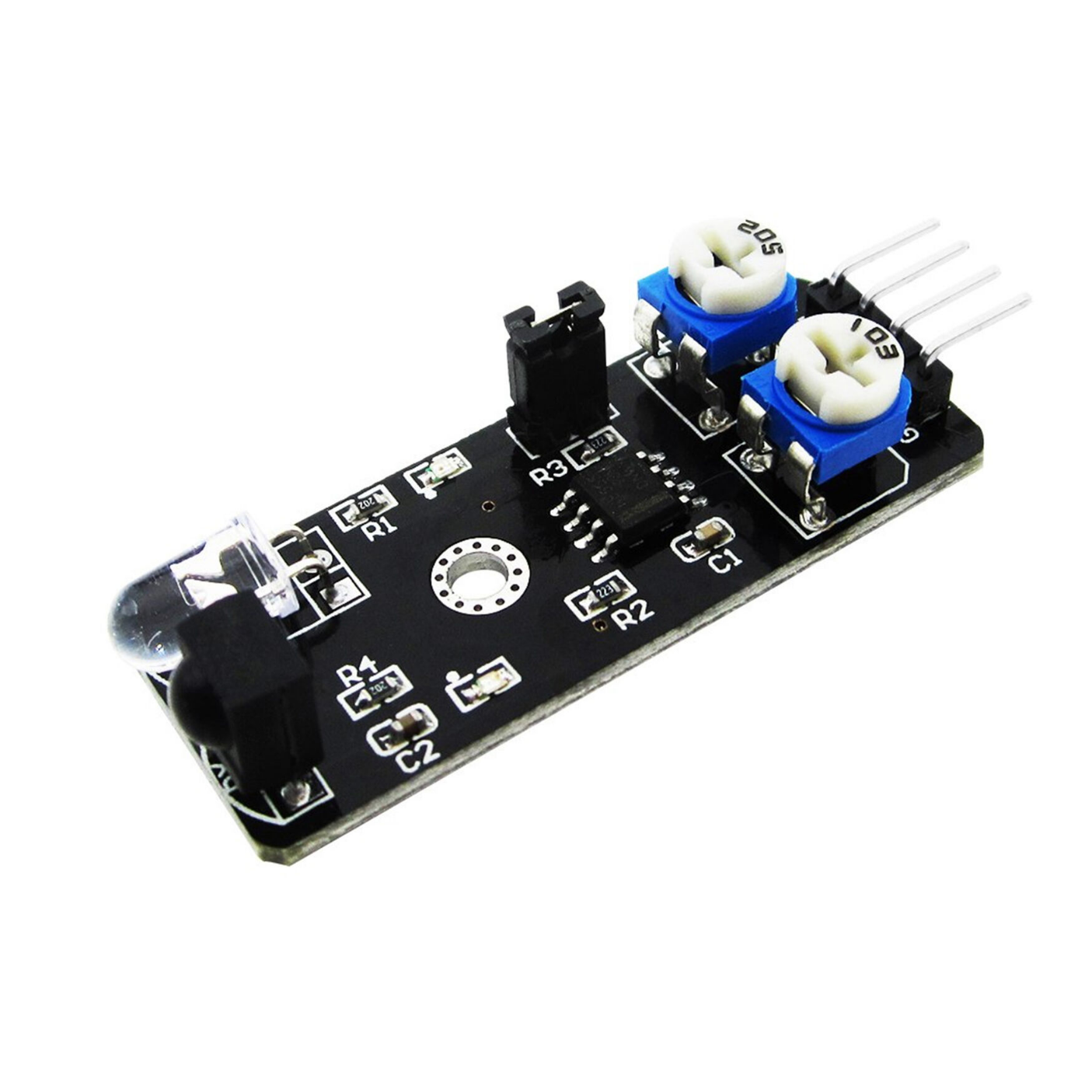

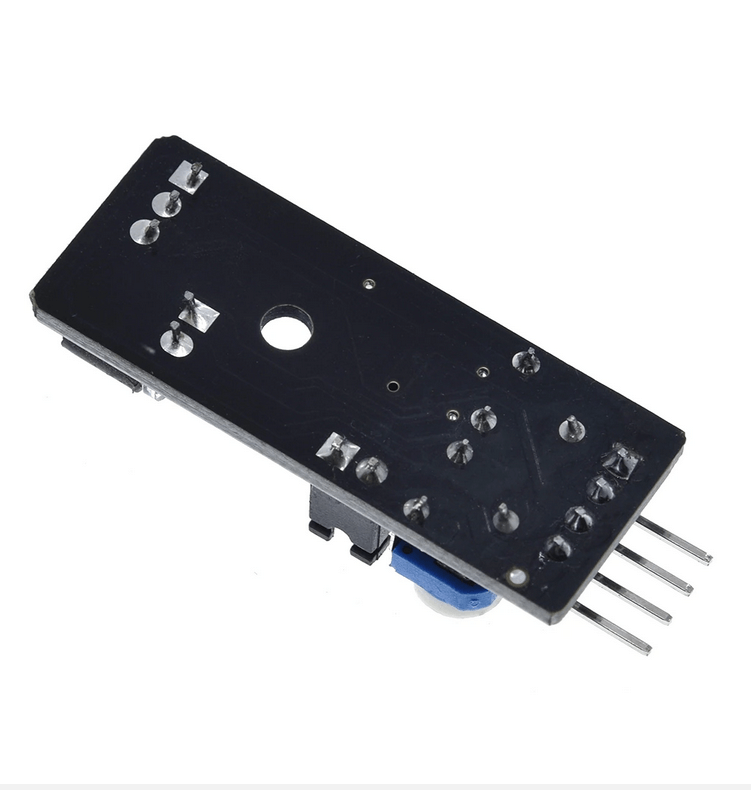

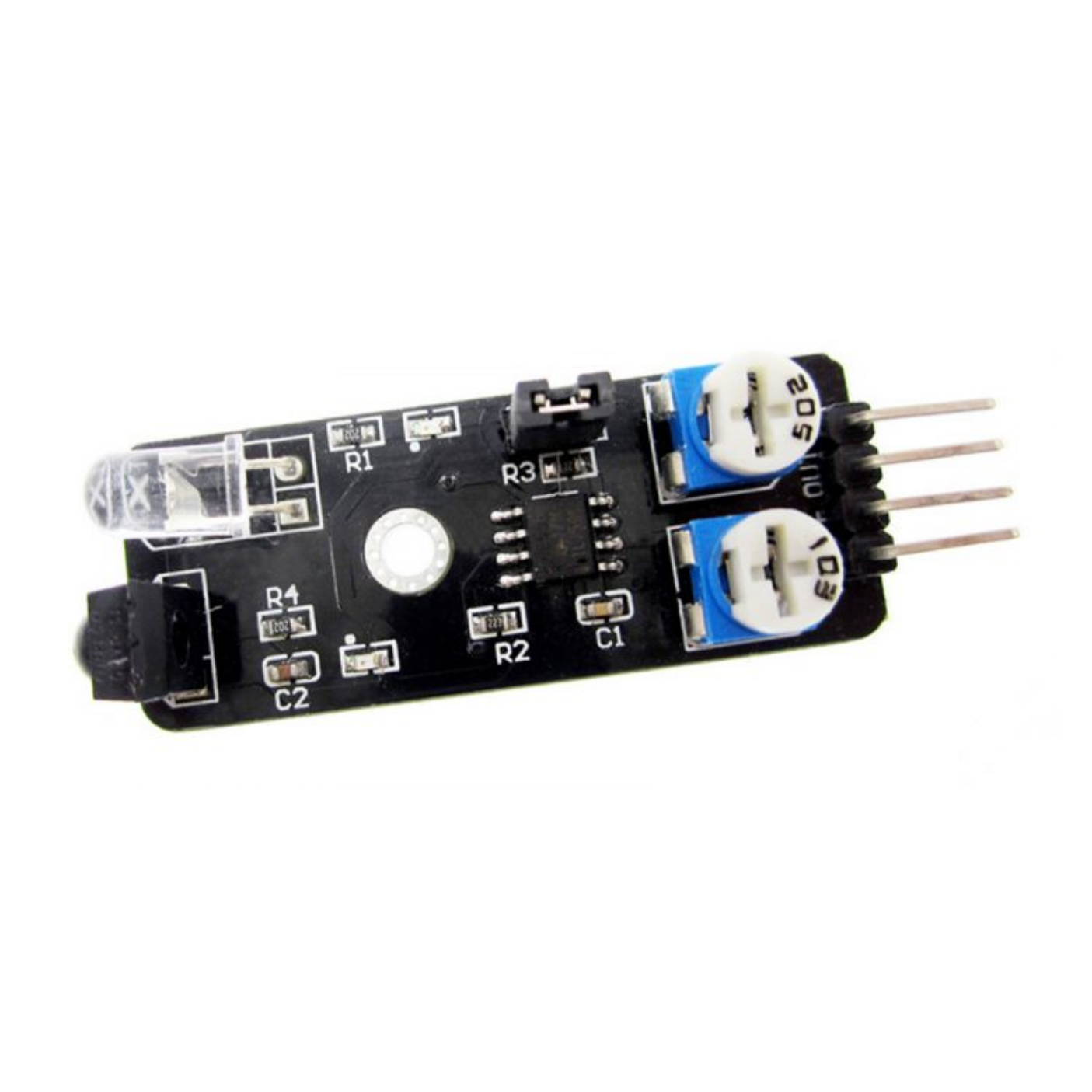

Módulo KY-032 Sensor de Obstáculo Infravermelho

O Módulo KY-032 Sensor de Obstáculo Infravermelho trabalha com sistema de reflexão de luz infravermelha, baseado no circuito integrado comparador LM393. É composto por um LED emissor de raio infravermelho e um fotorreceptor IR lado a lado. É indicado pelo módulo se há obstáculos à frente através da luz que é refletida e recebida de volta pelo fotorreceptor IR. Possui ajuste de sensibilidade (distância).

Funciona com emissão automática dos sinais infravermelhos que alcança os objetos à frente e retorna o feixe infravermelho que é captado pelo receptor. Realizando a leitura e a indica pelo acionamento do LED SMD presente na placa. Possui um oscilador de frequência de 38KHz e o circuito oscilador é baseado em um temporizador NE555. Assim, altera o nível lógico do pino de saída de HIGH para LOW, informando o evento aos outros componentes do projeto em questão.

– Especificações:

– CI: LM393;
– Tensão de operação: 3,3 a 5VDC;
– Corrente de operação: 20mA;
– Distância de detecção: 2cm até 40cm;
– Faixa de detecção: 35º;
– Presença de obstáculo: nível lógico baixo (LOW);
– Ausência de obstáculo: nível lógico alto (HIGH);
– Sensibilidade ajustável através de trimpot;
– Temperatura de operação: -10º a 50º celsius.

Acompanha:

1 x Módulo KY-032 Sensor de Obstáculo Infravermelho.
