Módulo Indicador de Nível de Tensão KA2284

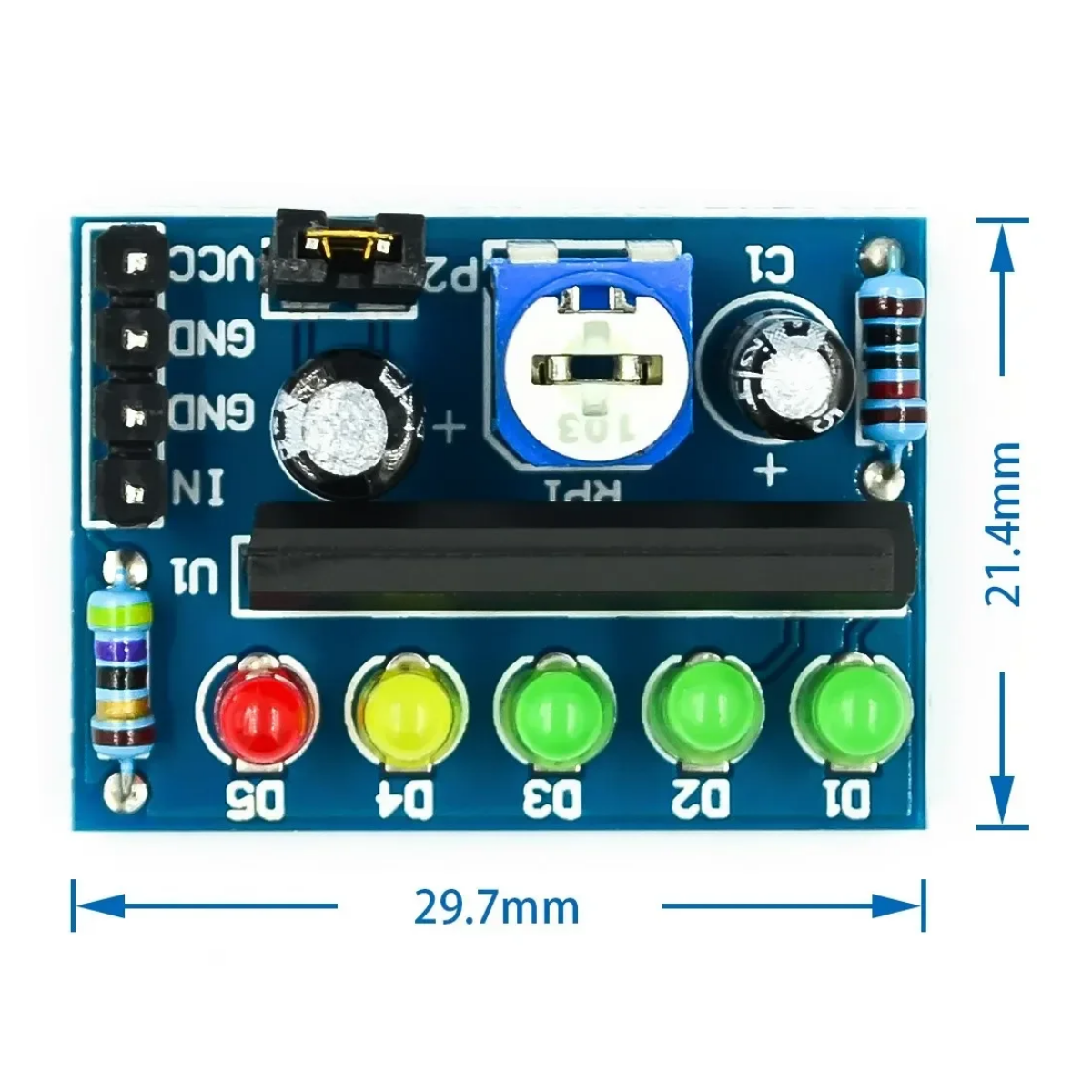

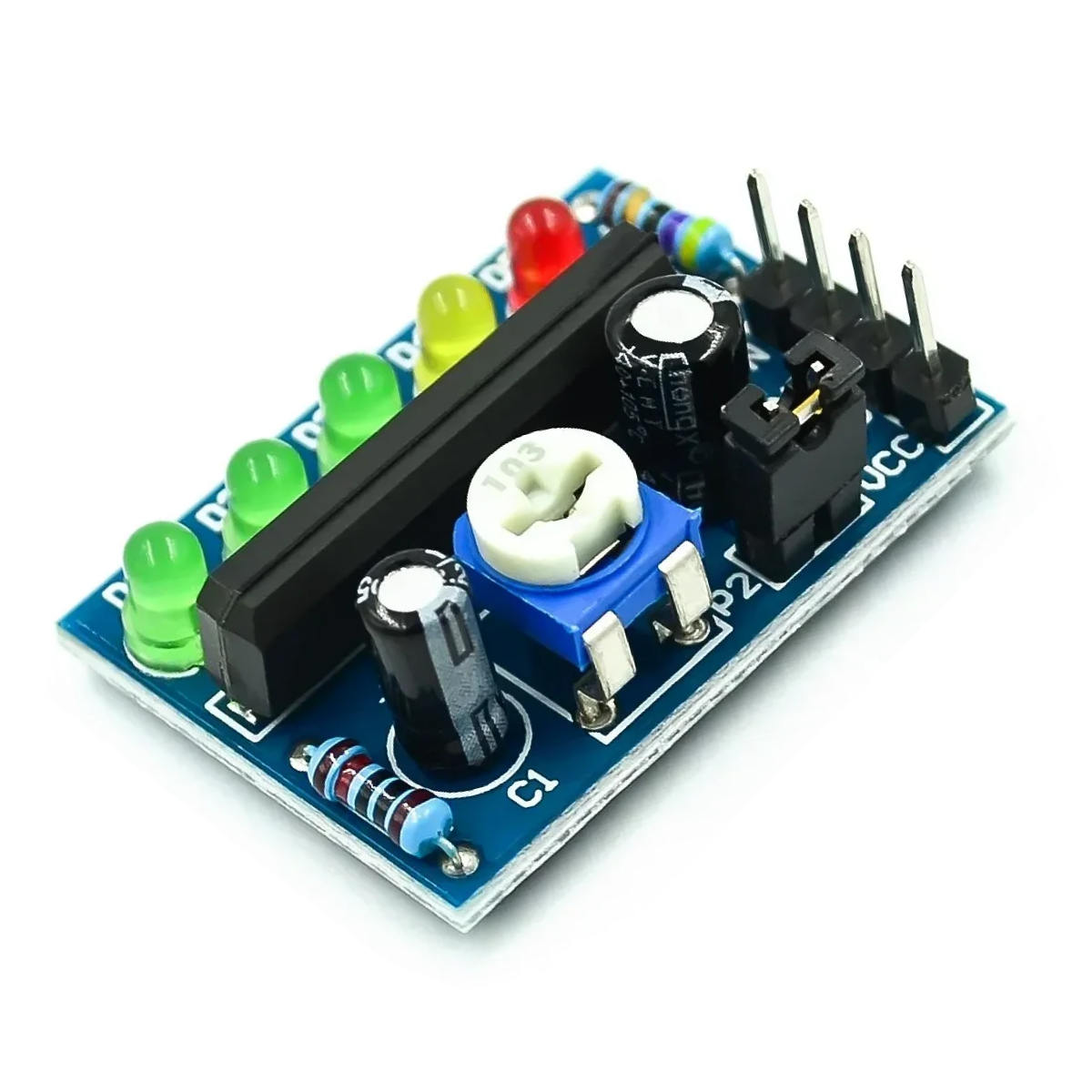

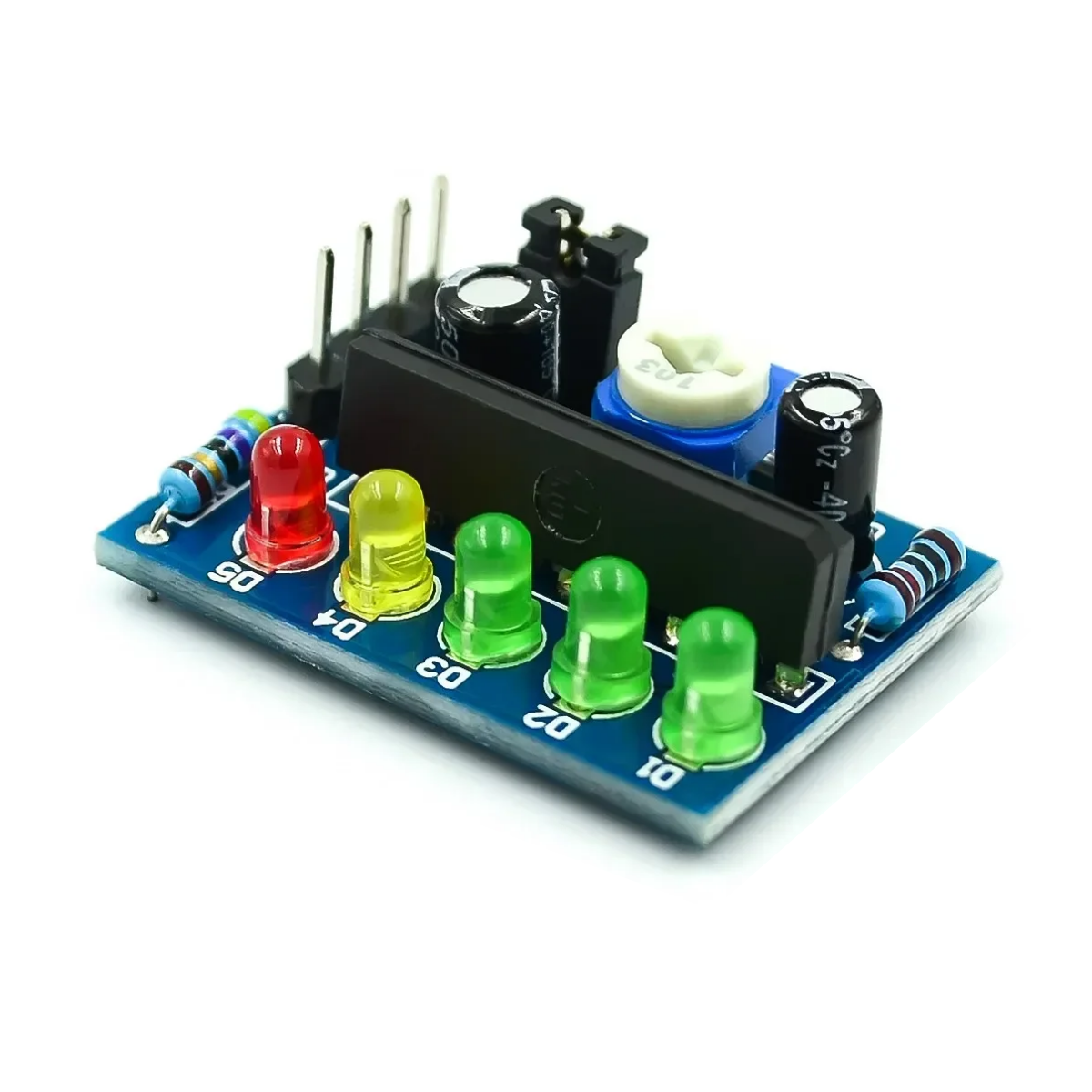

O Módulo Indicador de Nível de Tensão KA2284 é uma solução eficaz para visualização de níveis de tensão em sinais de entrada. Com base no Circuito Integrado KA2284, o módulo possui cinco LEDs de 3 mm em verde, amarelo e vermelho, que indicam o nível de tensão do sinal monitorado.

O módulo é ideal para monitorar sinais de tensão em várias aplicações, como controle de volume, monitoramento de baterias e fontes de alimentação. Sendo assim, requer uma alimentação de 3,5V a 12V e o sinal de entrada é conectado ao terminal “IN”, onde o usuário pode ajustar o valor máximo de tensão a ser monitorado.

Para ajustar o valor máximo, basta fornecer o nível máximo de tensão no terminal “IN” e girar o potenciômetro na placa até que todos os LEDs estejam acesos, indicando o nível máximo, o KA2284 então lineariza o valor lido entre 0V e o máximo fornecido, traduzindo-o para os cinco LEDs indicadores no módulo.

O módulo possui os seguintes terminais de ligação:

• IN: Nível de tensão a ser monitorado
• GND: Referência de GND para o nível de tensão monitorado
• GND: Referência de GND para a tensão de alimentação
• VCC: Tensão de alimentação

Especificações:

– Chip: KA2284;
– Valor de Saída indicado nos LEDs ajustado através do trimpot na placa;
– Tensão de operação: 3,5 ~ 12V DC;
– Corrente de saída: 15mA;
– Dimensões: 28 x 21 x 12mm.
